Überspannungsschutz wird oft auf ein einzelnes Bauteil reduziert: eine Steckdosenleiste mit „Surge Protection“, ein Ableiter im Zählerschrank oder ein Schutzgerät vor der PV-Anlage. In der Praxis reic...
Überspannungsschutz wird oft auf ein einzelnes Bauteil reduziert: eine Steckdosenleiste mit „Surge Protection“, ein Ableiter im Zählerschrank oder ein Schutzgerät vor der PV-Anlage. In der Praxis reicht das jedoch selten aus. Ein wirksamer Überspannungsschutz entsteht erst durch die richtige Koordination mehrerer Schutzstufen, angepasst an Gebäude, Elektroinstallation, Leitungswege und angeschlossene Technik.
Für private Haushalte und mittlere Gewerbebetriebe ist das Thema heute relevanter denn je. Heizungsregelungen, Smart-Home-Komponenten, Netzwerktechnik, PV-Wechselrichter, Wallboxen, Alarmanlagen, Büro-IT und Maschinensteuerungen sind empfindlich gegenüber transienten Überspannungen. Ein Schaden bedeutet daher nicht nur den Austausch eines Geräts, sondern häufig auch Ausfallzeiten, Datenverlust, Betriebsunterbrechungen oder Folgeschäden.
Aus Sicht eines Elektromeisterbetriebs lautet die zentrale Frage deshalb nicht: „Brauche ich einen Überspannungsschutz?“ Sondern: „Wie muss der Überspannungsschutz im konkreten Objekt koordiniert werden, damit er technisch funktioniert und wirtschaftlich sinnvoll ist?“
Was ist Überspannungsschutz überhaupt?
Unter Überspannungsschutz versteht man Maßnahmen, die elektrische und elektronische Geräte vor zu hohen Spannungen schützen. Solche Überspannungen können sehr kurz auftreten, aber extrem energiereich sein. Häufig spricht man von transienten Überspannungen oder Stoßspannungen.
Typische Ursachen sind:
- Direkte oder nahe Blitzeinschläge
- Ferne Blitzeinschläge mit Einkopplung in Versorgungsleitungen
- Schalthandlungen im Netz
- Schaltvorgänge großer Verbraucher
- Fehler in elektrischen Anlagen
- Überspannungen auf Daten-, Kommunikations- oder Antennenleitungen
Wichtig ist: Überspannungen kommen nicht nur über die Stromversorgung. Sie können auch über Netzwerkleitungen, Telefonleitungen, Koaxialkabel, PV-Leitungen oder Steuerleitungen in ein Gebäude gelangen. Genau deshalb genügt ein einzelnes Schutzgerät an einer Stelle oft nicht.
Wichtig: Überspannungsschutz ist kein einzelnes Produkt, sondern ein Schutzkonzept. Entscheidend sind die richtige Auswahl, die passende Einbaustelle, kurze Anschlussleitungen, ein funktionierender Potentialausgleich und die Abstimmung der Schutzstufen.

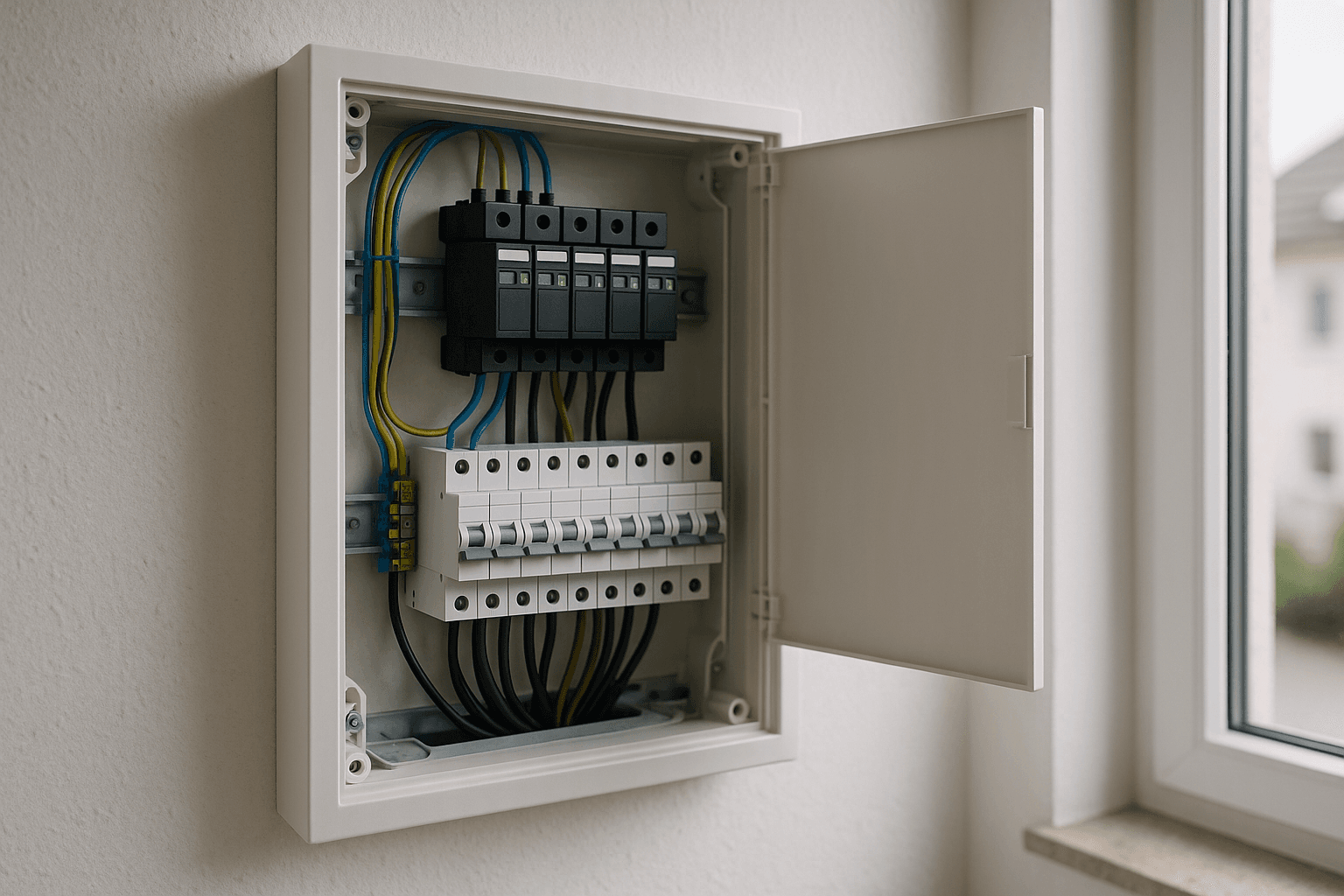

Warum einzelne Schutzgeräte nicht ausreichen
Eine Steckdosenleiste mit Überspannungsschutz kann empfindliche Endgeräte zusätzlich schützen. Sie kann aber keine energiereiche Stoßspannung aus einem Blitzereignis beherrschen, wenn davor keine passenden Ableiter installiert sind. Umgekehrt schützt ein Ableiter im Hauptverteiler nicht automatisch jedes empfindliche Gerät, wenn lange Leitungswege, Nebengebäude oder Datenleitungen beteiligt sind.
Der Grund liegt in der Energieverteilung: Je näher eine Überspannung an das Gebäude oder an die Anlage gelangt, desto höher kann die Stoßenergie sein. Ein Schutzgerät muss diese Energie ableiten können, ohne selbst unkontrolliert zu versagen. Gleichzeitig darf die Restspannung, die am geschützten Gerät ankommt, nicht zu hoch sein.
Das wird durch gestaffelte Schutzgeräte erreicht. In der Fachwelt spricht man von koordiniertem Überspannungsschutz oder einem abgestuften Schutzkonzept. Fachinformationen, wie sie unter anderem in elektrotechnischen Fachmedien wie elektropraktiker.de behandelt werden, zeigen regelmäßig: Normgerechter Schutz ist immer eine Kombination aus Planung, Installation und Prüfung, nicht nur eine Produktentscheidung.
Die Schutztypen 1, 2 und 3 verständlich erklärt
Überspannungsschutzgeräte werden üblicherweise in Typ 1, Typ 2 und Typ 3 eingeteilt. Diese Einteilung beschreibt, welche Belastungen das Schutzgerät ableiten kann und an welcher Stelle es eingesetzt wird.
Typ 1: Grobschutz gegen Blitzströme
Typ-1-Ableiter werden eingesetzt, wenn Blitzteilströme in die elektrische Anlage gelangen können. Das ist vor allem relevant bei Gebäuden mit äußerem Blitzschutzsystem oder bei bestimmten Einspeisesituationen. Typ 1 wird in der Regel am Gebäudeeintritt beziehungsweise im Hauptverteiler oder Zählerschrank installiert.
Technische Entscheidung aus Meisterbetriebssicht: Wenn ein Gebäude eine äußere Blitzschutzanlage besitzt, ist ein Typ-1-Ableiter nicht optional, sondern Bestandteil eines schlüssigen Blitz- und Überspannungsschutzkonzepts. Ohne ihn kann ein nachgeschalteter Typ-2-Ableiter überfordert werden.
Typ 2: Mittelschutz in der Verteilung
Typ-2-Ableiter sind in Wohn- und Gewerbeinstallationen besonders verbreitet. Sie schützen gegen Überspannungen, die durch indirekte Blitzeinwirkungen oder Schalthandlungen entstehen. Der Einbau erfolgt meist in der Hauptverteilung oder in Unterverteilungen.
Technische Entscheidung aus Meisterbetriebssicht: Typ 2 ist für viele Anlagen die zentrale Schutzstufe. Gerade bei modernen Installationen mit empfindlicher Elektronik, PV-Anlage, Wärmepumpe oder Wallbox ist ein hochwertiger Typ-2-Schutz ein wirtschaftlich sehr sinnvoller Baustein.
Typ 3: Feinschutz nahe am Endgerät
Typ-3-Ableiter sitzen nahe an besonders empfindlichen Verbrauchern, zum Beispiel vor IT-Geräten, Servern, Steuerungen, Unterhaltungselektronik oder medizinisch relevanten Geräten im privaten Bereich. Dazu zählen auch Schutzsteckdosen oder Zwischenstecker, sofern sie korrekt in das Gesamtkonzept eingebunden sind.
Technische Entscheidung aus Meisterbetriebssicht: Typ 3 ersetzt niemals Typ 1 oder Typ 2. Er reduziert die Restspannung für empfindliche Endgeräte und ist besonders dort sinnvoll, wo ein Ausfall teuer oder kritisch wäre.
Koordination bedeutet: Schutzstufen müssen zusammenarbeiten
Die Schutzgeräte müssen energetisch koordiniert sein. Das bedeutet: Der vorgeschaltete Ableiter übernimmt die hohe Stoßenergie, der nachgeschaltete Ableiter begrenzt die verbleibende Spannung weiter. Wenn diese Abstimmung fehlt, kann es passieren, dass ein nachgeschaltetes Gerät zu früh anspricht, überlastet wird oder der Schutzpegel für die angeschlossenen Geräte trotzdem zu hoch bleibt.
Dabei spielen mehrere Faktoren eine Rolle:
- Netzform, zum Beispiel TN-C, TN-S oder TT-System
- Vorhandensein eines äußeren Blitzschutzes
- Länge der Leitungswege
- Art der angeschlossenen Verbraucher
- Lage von Unterverteilungen
- PV-Anlage, Wallbox, Wärmepumpe oder Notstromsystem
- Schutz von Daten- und Kommunikationsleitungen
- Qualität des Potentialausgleichs
- Anschlusslängen der Ableiter
Besonders wichtig sind kurze Anschlussleitungen. Ein Überspannungsableiter kann nur dann wirksam begrenzen, wenn er niederimpedant angeschlossen ist. Lange Anschlussleitungen erhöhen die wirksame Spannung am geschützten Stromkreis. Das ist ein häufiger Praxisfehler: Das richtige Gerät wird eingebaut, aber durch ungünstige Verdrahtung verliert es einen Teil seiner Schutzwirkung.
Achtung: Ein Überspannungsschutzgerät aus dem Onlinehandel ist noch kein Schutzkonzept. Ohne Prüfung von Netzform, Vorsicherung, Einbauort, Anschlusslängen und Potentialausgleich kann ein technisch ungeeignetes oder falsch eingebautes Gerät ein trügerisches Sicherheitsgefühl erzeugen.
Wirtschaftliche Betrachtung: Wann lohnt sich koordinierter Überspannungsschutz?
Bei privaten Haushalten geht es häufig um den Schutz von Elektronik, Gebäudetechnik und Komfortfunktionen. Ein moderner Haushalt enthält schnell mehrere tausend Euro an empfindlichen Geräten: Router, Smart-Home-Zentrale, TV, Computer, Heizungssteuerung, Wechselrichter, Wallbox-Kommunikation, Rollladensteuerungen oder Küchengeräte mit Elektronik.
Bei mittleren Gewerbekunden ist die Rechnung noch klarer. Ausfälle von Kassensystemen, Servern, Telefonanlagen, Steuerungen, Sicherheitstechnik oder Produktionskomponenten verursachen nicht nur Reparaturkosten, sondern auch Stillstand. Selbst wenn eine Versicherung den Geräteschaden ersetzt, bleiben organisatorischer Aufwand, Datenrisiken und Betriebsunterbrechungen.
Aus elektrotechnischer Sicht ist Überspannungsschutz deshalb eine Risikominimierung. Aus wirtschaftlicher Sicht ist er eine vergleichsweise geringe Investition gegenüber möglichen Schadenssummen. Wichtig ist aber, nicht pauschal „maximal viel“ einzubauen, sondern passend zum Risiko zu planen.
Privathaushalt
Sinnvoll bei moderner Gebäudetechnik, PV-Anlage, Wärmepumpe, Wallbox, Homeoffice, Smart Home oder hochwertigen Elektrogeräten.
Mittleres Gewerbe
Besonders relevant bei IT-Systemen, Maschinensteuerungen, Kassentechnik, Sicherheitssystemen, Telekommunikation und betriebskritischer Infrastruktur.
Typische Fehler in der Praxis
Nur Steckdosenleisten verwenden
Steckdosenleisten mit Überspannungsschutz können eine sinnvolle Ergänzung sein. Sie sind aber meist Typ-3-Schutzgeräte und setzen voraus, dass vorgelagerte Schutzstufen vorhanden sind. Ohne Typ 2 in der Verteilung ist der Schutz oft unzureichend.
Datenleitungen vergessen
Viele Schäden entstehen nicht über die 230/400-Volt-Stromversorgung, sondern über Netzwerk-, Telefon-, Antennen- oder Steuerleitungen. Wenn der Router über die Stromversorgung geschützt ist, die Datenleitung aber ungeschützt bleibt, besteht weiterhin ein Risiko.
Unterverteilungen nicht berücksichtigen
In größeren Wohnhäusern, Werkstätten, Büroeinheiten oder Nebengebäuden gibt es häufig Unterverteilungen. Lange Leitungen zwischen Haupt- und Unterverteilung können zusätzliche Schutzmaßnahmen erforderlich machen.
PV-Anlage separat betrachten
PV-Anlagen bringen Gleichstromleitungen, Wechselrichter, Kommunikationsleitungen und teils lange Außenleitungen mit. Der Überspannungsschutz muss sowohl auf der DC-Seite als auch auf der AC-Seite fachgerecht bewertet werden. Ein Ableiter nur im Zählerschrank reicht bei PV-Anlagen häufig nicht aus.
Normen und Pflicht: Warum fachliche Bewertung entscheidend ist
In Deutschland sind die Anforderungen an Überspannungsschutz unter anderem in der DIN VDE 0100-443 und DIN VDE 0100-534 geregelt. Vereinfacht gesagt ist Überspannungsschutz in vielen neuen oder wesentlich geänderten elektrischen Anlagen vorzusehen, insbesondere wenn Auswirkungen auf Menschenleben, öffentliche Einrichtungen, Gewerbe, größere Menschenansammlungen oder Sachwerte zu erwarten sind. Auch in Wohngebäuden ist Überspannungsschutz heute in vielen Fällen normativ relevant.
Für den Betreiber ist entscheidend: Bei Neubau, Sanierung, Zählerschrankmodernisierung, PV-Nachrüstung, Wallbox-Installation oder Erweiterung einer Gewerbeeinheit sollte der Überspannungsschutz immer mitgeprüft werden. Nicht nur, weil Normen es verlangen können, sondern weil die Anlage technisch verändert wird und neue Risiken entstehen.
Aus Meisterbetriebssicht wird dabei nicht nur ein Gerät ausgewählt. Geprüft werden unter anderem:
- Ist ein äußerer Blitzschutz vorhanden?
- Welche Netzform liegt vor?
- Wo befindet sich der Gebäudeeintritt?
- Welche Verteilungen und Unterverteilungen gibt es?
- Welche Leitungen führen ins Gebäude?
- Welche Verbraucher sind besonders schützenswert?
- Welche Vorsicherungen sind vorhanden?
- Ist der Hauptpotentialausgleich fachgerecht ausgeführt?
- Müssen Daten- oder Antennenleitungen einbezogen werden?
Die Rolle des Potentialausgleichs
Ein Überspannungsschutz ist nur so gut wie sein Potentialausgleich. Ziel ist, gefährliche Spannungsunterschiede zwischen leitfähigen Teilen zu vermeiden. Wenn Stromversorgung, Wasserleitungen, Heizungsrohre, Antennentechnik, PV-Unterkonstruktion oder Datenleitungen unterschiedliche Potentiale annehmen, können trotz Ableitern Schäden entstehen.
Deshalb gehört zur Planung immer die Kontrolle des Hauptpotentialausgleichs und gegebenenfalls des zusätzlichen Potentialausgleichs. Besonders in Bestandsgebäuden ist das wichtig, weil ältere Anlagen oft erweitert wurden, ohne das Gesamtsystem neu zu bewerten.
Praxis-Tipp: Wenn Sie ohnehin eine PV-Anlage, Wallbox, Wärmepumpe oder neue Unterverteilung planen, sollte der Überspannungsschutz nicht nachträglich „drangehängt“, sondern direkt in die Planung integriert werden. Das ist meist sauberer, normgerechter und wirtschaftlicher.
Beispiel: Einfamilienhaus mit PV, Wallbox und Homeoffice
Ein typisches modernes Einfamilienhaus hat heute eine deutlich höhere elektrische Abhängigkeit als noch vor 20 Jahren. Eine mögliche Schutzstrategie kann so aussehen:
- Typ-1+2-Kombiableiter im Zählerschrank, wenn äußerer Blitzschutz vorhanden ist oder die Risikobewertung es erfordert
- Typ-2-Ableiter in der Hauptverteilung beziehungsweise passenden Unterverteilungen
- Überspannungsschutz für PV-DC-Leitungen am Wechselrichter oder Generatoranschlusskasten
- Schutz der Kommunikationsleitungen, zum Beispiel Netzwerk oder Telefon
- Typ-3-Schutz für Homeoffice, Netzwerkschrank oder empfindliche Unterhaltungselektronik
- Prüfung und Optimierung des Potentialausgleichs
Das ist kein starres Schema, sondern ein Beispiel. Die konkrete Auslegung hängt von der Anlage ab. Genau hier liegt der Unterschied zwischen Produktkauf und fachgerechter Planung.
Fazit: Koordinierter Überspannungsschutz schützt besser und wirtschaftlicher
Ein einzelnes Überspannungsschutzgerät kann sinnvoll sein, aber es ist selten ausreichend. Überspannungen entstehen auf unterschiedlichen Wegen, haben unterschiedliche Energien und betreffen Strom-, Daten- und Gebäudetechnik gleichermaßen. Wirksamer Schutz entsteht deshalb durch ein abgestimmtes Konzept aus Typ 1, Typ 2 und Typ 3, ergänzt durch Potentialausgleich und Schutzmaßnahmen für Kommunikationsleitungen.
Für private Haushalte bedeutet das mehr Sicherheit für moderne Gebäudetechnik und Elektronik. Für mittlere Gewerbebetriebe bedeutet es zusätzlich Schutz vor Ausfallzeiten und Betriebsunterbrechungen. Technisch sinnvoll ist ein Überspannungsschutz dann, wenn er passend zur Anlage geplant, normgerecht installiert und nachvollziehbar geprüft wird.
Wer Überspannungsschutz nur als einzelnes Bauteil betrachtet, spart möglicherweise an der falschen Stelle. Wer ihn koordiniert plant, investiert in Betriebssicherheit, Werterhalt und eine robuste Elektroinstallation.
FAQ: Häufige Fragen zum koordinierten Überspannungsschutz
Reicht eine Steckdosenleiste mit Überspannungsschutz aus?
Nein, in der Regel nicht. Eine solche Leiste kann als Typ-3-Feinschutz sinnvoll sein, ersetzt aber keinen Überspannungsschutz in der Haupt- oder Unterverteilung.
Wann brauche ich Typ 1 Überspannungsschutz?
Typ 1 ist insbesondere bei Gebäuden mit äußerem Blitzschutz oder bestimmten Einspeise- und Risikosituationen erforderlich. Die genaue Bewertung sollte ein Elektrofachbetrieb anhand der Anlage vornehmen.
Ist Überspannungsschutz im Wohnhaus Pflicht?
Bei neuen oder wesentlich geänderten Anlagen ist Überspannungsschutz nach VDE-Anforderungen in vielen Fällen vorzusehen. Besonders bei moderner Gebäudetechnik, PV-Anlagen, Wallboxen oder hochwertigen Sachwerten ist er auch wirtschaftlich sinnvoll.
Muss auch die PV-Anlage geschützt werden?
Ja, PV-Anlagen sollten gesondert betrachtet werden. Neben der AC-Seite sind häufig auch DC-Leitungen und Kommunikationsleitungen zu schützen.
Wie oft muss Überspannungsschutz geprüft werden?
Sichtkontrollen sollten regelmäßig erfolgen, insbesondere nach Gewittern oder bekannten Überspannungsereignissen. In Gewerbebetrieben kann die Prüfung im Rahmen wiederkehrender Prüfungen elektrischer Anlagen erfolgen. Die Intervalle hängen von Nutzung, Risiko und Anlagenart ab.
