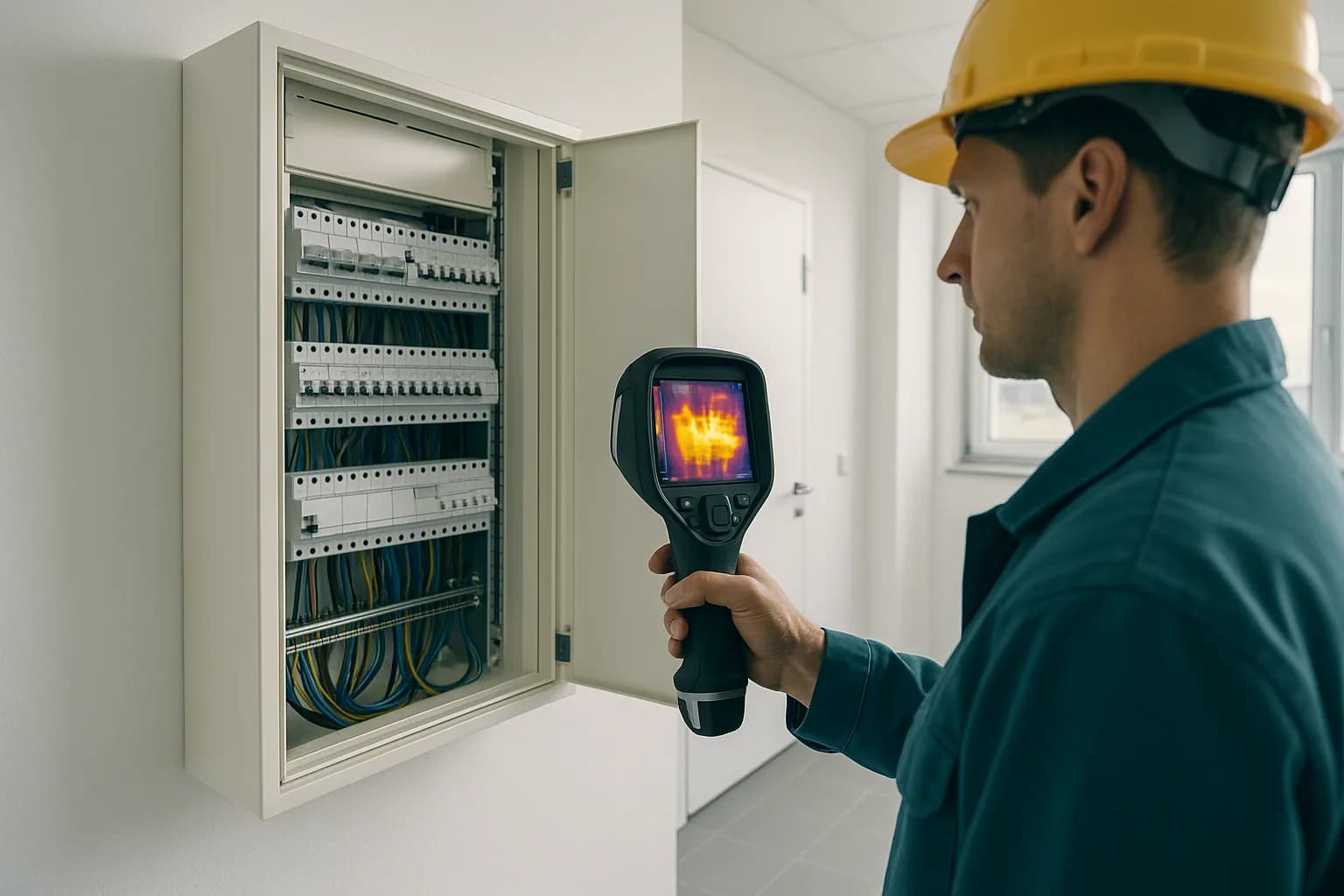

Wärmebilder zeigen überlastete Klemmen, Schalter und Verteiler, bevor daraus Ausfälle oder Brandschäden entstehen.
Wenn im Herbst Heizgeräte, Wärmepumpen, Warmwasserbereitung, Beleuchtung und Büro- oder Haushaltsgeräte häufiger gleichzeitig laufen, steigt die elektrische Belastung vieler Anlagen spürbar. Genau dann werden Schwachstellen sichtbar: lockere Klemmen, gealterte Kontakte, ungleich belastete Stromkreise oder Bauteile, die bereits am Limit arbeiten. Eine thermografische Prüfung macht solche Auffälligkeiten berührungslos sichtbar, bevor sie sich als Ausfall, verschmorter Anschluss oder im schlimmsten Fall als Brandereignis bemerkbar machen.
Auf einen Blick
- Thermografie macht Temperaturunterschiede an elektrischen Bauteilen sichtbar, ohne die Anlage zu berühren.
- Für private Haushalte und mittlere Gewerbebetriebe ist die Prüfung besonders vor der Heizperiode sinnvoll, wenn Lasten zunehmen.
- Ein Wärmebild ist kein Selbstzweck: Entscheidend ist die fachkundige Bewertung im Zusammenhang mit Last, Bauteilzustand und Anlagenaufbau.
- Technisch und wirtschaftlich lohnt sich Thermografie vor allem dort, wo Ausfälle, Stillstand oder Brandschäden hohe Folgekosten verursachen können.
Was Thermografie bei Elektroanlagen tatsächlich leistet
Thermografie ist ein bildgebendes, berührungsloses Messverfahren. Eine Wärmebildkamera erfasst die von Oberflächen abgegebene Infrarotstrahlung und stellt Temperaturunterschiede als Wärmebild dar. Aus elektrotechnischer Sicht ist das besonders nützlich, weil viele Fehlerbilder in elektrischen Anlagen zunächst thermisch auffallen: Ein Übergangswiderstand an einer Klemme erzeugt Wärme, eine überlastete Leitung erwärmt sich stärker als vergleichbare Leitungen, und ein Schaltgerät mit verschlissenen Kontakten kann unter Last auffällig heiß werden.
Wichtig ist: Die Kamera „sieht“ nicht direkt in die Anlage hinein. Sie zeigt Oberflächentemperaturen und Temperaturverteilungen. Deshalb muss eine Elektrofachkraft beurteilen, ob eine auffällige Erwärmung plausibel ist oder auf einen Mangel hinweist. Ein warmes Bauteil ist nicht automatisch defekt. Ein Bauteil, das im Vergleich zu gleichartigen Nachbarbauteilen deutlich abweicht, verdient dagegen Aufmerksamkeit.

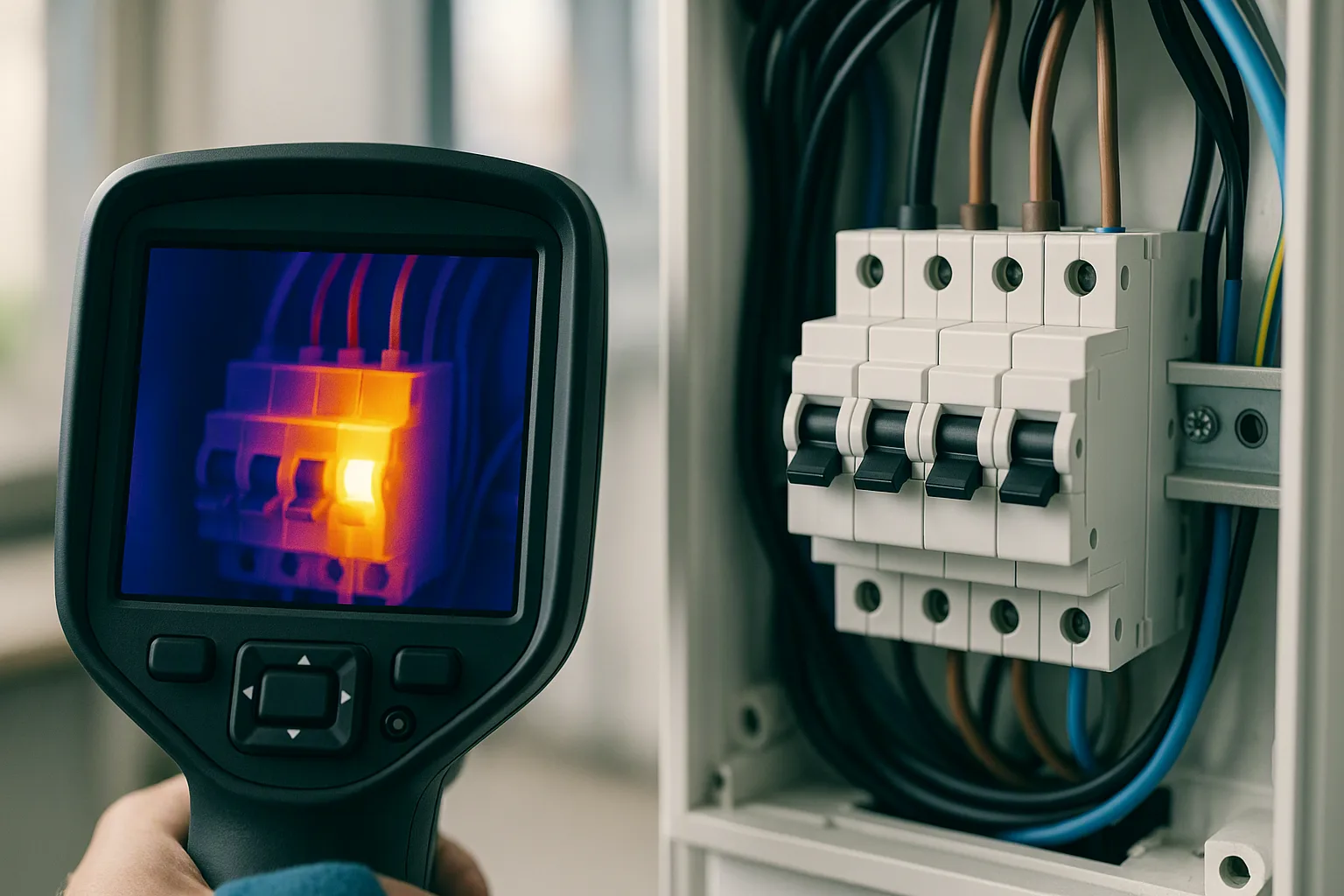

KI-generiertWarum der Zeitpunkt vor der Heizperiode sinnvoll ist
Vor der Heizperiode ändern sich die Nutzungsprofile in vielen Gebäuden. In privaten Haushalten laufen häufiger elektrische Zusatzheizungen, Wärmepumpenkomponenten, Warmwassergeräte, Trockner, Ladegeräte und Beleuchtung parallel. In kleinen und mittleren Gewerbebetrieben kommen oft längere Betriebszeiten, Heizlüfter in Nebenbereichen, Torluftschleier, Frostschutzheizungen oder zusätzliche Lüftungs- und Pumpentechnik hinzu.
Aus Sicht eines Elektromeisterbetriebs ist genau dieser Zeitpunkt günstig, weil sich Schwachstellen vor der höchsten Belastungsphase erkennen lassen. Eine Prüfung im tiefen Winter kann zwar ebenfalls sinnvoll sein, dann ist der Handlungsspielraum jedoch kleiner: Wenn ein Hauptverteiler in einer Werkstatt oder ein Unterverteiler in einer Praxis auffällig wird, soll die Instandsetzung meist sofort passieren. Das führt zu Zeitdruck, Betriebsunterbrechungen und oft zu ungünstigen Provisorien.
Vorbeugend geprüft wird ruhiger und wirtschaftlicher entschieden: Muss nur eine Klemme nach Herstellervorgabe instandgesetzt werden? Ist ein Schütz zu ersetzen? Sollte ein Stromkreis anders aufgeteilt werden? Oder deutet die Erwärmung auf ein grundsätzliches Planungs- oder Lastproblem hin? Thermografie liefert dafür eine belastbare Entscheidungsgrundlage, ersetzt aber nicht die elektrotechnische Diagnose.
Typische Schwachstellen, die im Wärmebild auffallen
In der Praxis treten thermische Auffälligkeiten häufig an Übergängen auf. Dort, wo Strom über Schraub-, Federzug- oder Steckkontakte fließt, können schlechte Kontaktstellen entstehen. Ursachen sind zum Beispiel Alterung, mechanische Beanspruchung, ungeeignete Nachrüstungen, Korrosion, nicht fachgerecht ausgeführte Anschlüsse oder Bauteile, die über Jahre stark belastet wurden.
Auch ungleiche Lastverteilung wird sichtbar. Wenn eine Phase in einem Drehstromsystem deutlich stärker belastet ist als die anderen, kann sich das in der Temperaturverteilung von Leitungen, Sicherungsorganen oder Klemmen zeigen. Für einen Laien sieht ein Verteiler oft „normal“ aus. Die Wärmebildkamera macht jedoch Muster sichtbar, die im Vergleich auffallen.
| Bauteil oder Bereich | Mögliche Auffälligkeit | Fachliche Bewertung |
|---|---|---|
| Reihenklemmen und Anschlussklemmen | einzelne heiße Kontaktstelle | Hinweis auf erhöhten Übergangswiderstand oder Anschlussproblem |
| Leitungsschutzschalter | auffällig wärmer als gleich belastete Nachbarn | Last, Kontaktierung und Bauteilzustand prüfen |
| Schütze und Relais | lokale Erwärmung an Kontakten oder Spule | Verschleiß, Dauerlast oder Schaltspiel bewerten |
| Haupt- und Unterverteilungen | ungleichmäßige Temperaturverteilung | Lastverteilung, Erweiterungen und Reserven prüfen |
Achtung
Ein Wärmebild darf nicht isoliert interpretiert werden. Reflektierende Oberflächen, fehlende Last, geöffnete Abdeckungen, Luftzug oder unterschiedliche Materialien können Messergebnisse beeinflussen. Die Bewertung gehört in die Hände einer Elektrofachkraft mit Erfahrung in Anlagenprüfung und Thermografie.
Wie eine fachgerechte Thermografie abläuft
Eine sinnvolle thermografische Prüfung beginnt nicht erst mit der Kamera. Zuerst wird geklärt, welche Anlagenteile relevant sind: Zählerplatz, Hauptverteilung, Unterverteilungen, Steuerungen, größere Verbraucher, Ladeeinrichtungen, Heizungs- und Lüftungstechnik oder gewerbliche Maschinenanschlüsse. Gerade bei mittleren Gewerbekunden ist die Frage entscheidend, welche Bereiche betriebskritisch sind.
Danach wird geprüft, ob die Anlage während der Aufnahme ausreichend belastet ist. Ohne Last bleibt manche Schwachstelle unsichtbar, weil keine nennenswerte Erwärmung entsteht. In der Praxis bedeutet das nicht, Verbraucher künstlich bis an die Grenze zu treiben. Es geht darum, typische Betriebszustände abzubilden: Heizung aktiv, Maschinen im üblichen Betrieb, Beleuchtung eingeschaltet, Lüftung oder Pumpen wie im Alltag.
- Anlagenbereiche und kritische Verbraucher vorab festlegen
- Prüfung möglichst unter realistischem Lastzustand durchführen
- Auffällige Wärmebilder mit Sichtprüfung und Messungen abgleichen
- Vergleichbare Bauteile miteinander bewerten, nicht nur Einzeltemperaturen betrachten
- Ergebnisse dokumentieren und Maßnahmen nach Dringlichkeit ordnen

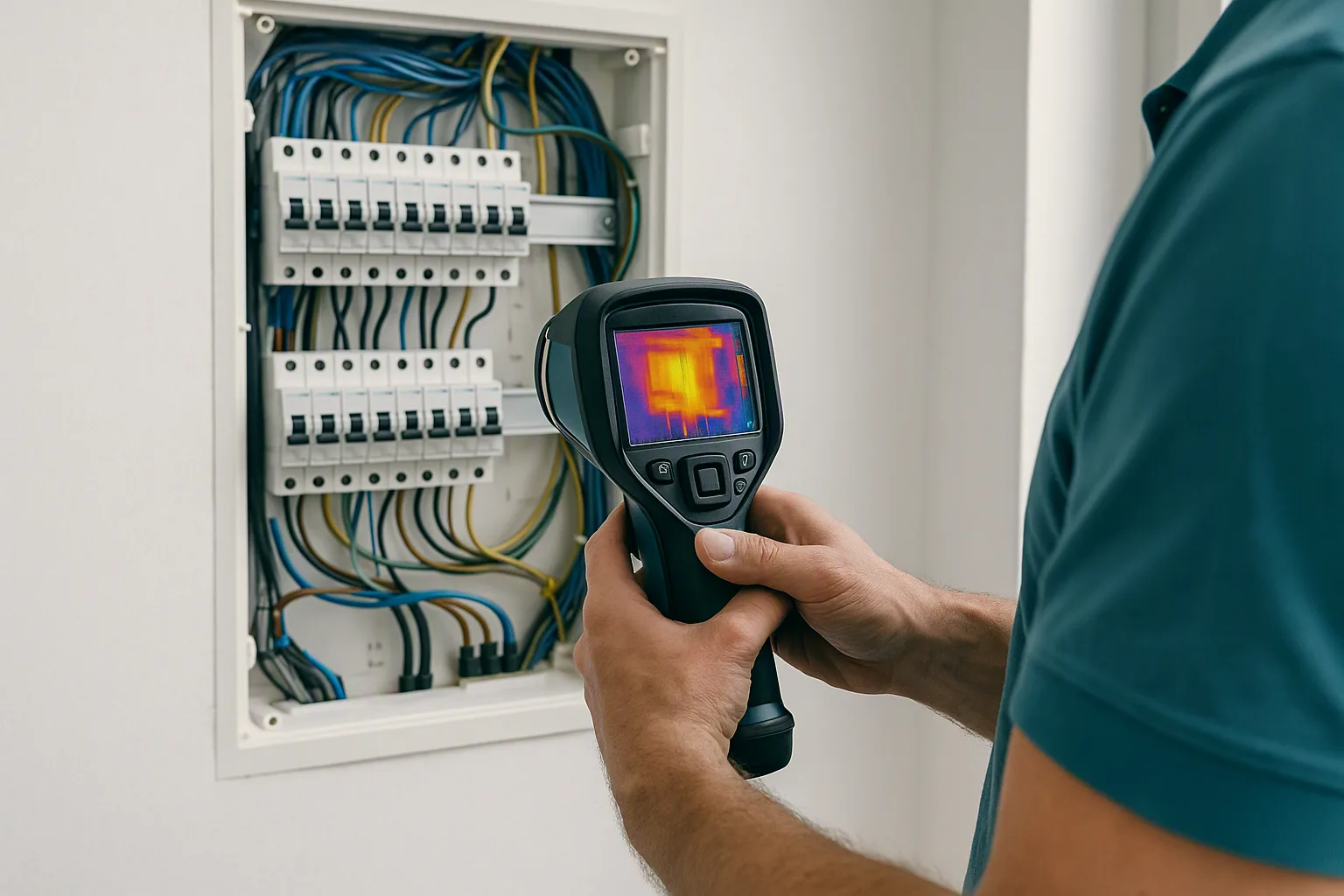

KI-generiertTechnische Entscheidungen: reparieren, beobachten oder umbauen?
Nicht jede Auffälligkeit führt automatisch zum Austausch eines Bauteils. Ein erfahrener Elektromeisterbetrieb unterscheidet zwischen Sofortmaßnahme, geplanter Instandsetzung und Beobachtung. Diese Einordnung ist wichtig, damit Thermografie nicht zu unnötigen Kosten führt, aber echte Risiken auch nicht verharmlost werden.
Ein Beispiel: Ist eine einzelne Klemme deutlich wärmer als vergleichbare Klemmen im selben Stromkreis, liegt der Verdacht auf ein Kontaktproblem nahe. Dann ist eine fachgerechte Abschaltung, Prüfung und Instandsetzung naheliegend. Sind hingegen mehrere Schutzgeräte gleichmäßig warm, kann das zum aktuellen Lastzustand passen. Dann wird geprüft, ob die Auslegung noch zur Nutzung passt, ob Erweiterungen hinzugekommen sind oder ob Reserven fehlen.
Bei privaten Anlagen geht es häufig um Sicherheit, Werterhalt und die Frage, ob ältere Verteilungen noch zur heutigen Nutzung passen. Viele Haushalte haben heute mehr Dauerverbraucher als früher: Netzwerktechnik, Wärmepumpenperipherie, PV-Komponenten, Batteriesysteme, Wallboxen oder leistungsstarke Küchengeräte. Bei mittleren Gewerbebetrieben steht zusätzlich die Betriebskontinuität im Vordergrund. Ein Ausfall am Unterverteiler kann Kasse, Server, Kühlung, Produktion oder Praxisbetrieb betreffen.
Praxis-Tipp
Thermografie ist besonders wirksam, wenn sie mit vorhandenen Prüf- und Wartungsdaten kombiniert wird. Wiederkehrende Auffälligkeiten, Umbauten und Laständerungen lassen sich dann besser einordnen als bei einer einzelnen Momentaufnahme.
Wirtschaftlicher Nutzen: Nicht der Prüfpreis ist entscheidend
Bei vorbeugenden Prüfungen wird oft zuerst gefragt, was die Maßnahme kostet. Wirtschaftlich sinnvoller ist die Gegenfrage: Welche Kosten entstehen, wenn ein kritischer Anlagenteil ungeplant ausfällt? In einem Einfamilienhaus können das beschädigte Betriebsmittel, Notdiensteinsatz, Ausfall der Heizung oder Folgeschäden sein. In einem Gewerbebetrieb kommen Stillstand, verdorbene Ware, Produktionsunterbrechung, Terminverschiebungen oder Reputationsschäden hinzu.
Thermografie reduziert nicht jedes Risiko auf null. Sie ist kein Garant dafür, dass nie ein Defekt auftritt. Sie erhöht aber die Chance, thermisch erkennbare Schwachstellen frühzeitig zu finden. Das ist ein wesentlicher Unterschied: Statt nach einem Ausfall zu reagieren, kann geplant instandgesetzt werden. Ersatzteile, Abschaltzeiten und Arbeitsschritte lassen sich vorbereiten.
Aus technischer Sicht ist die Methode außerdem schonend. Die Inspektion erfolgt berührungslos und zerstörungsfrei. Das passt gut zu Bestandsanlagen, bei denen man zunächst klären möchte, ob konkrete Eingriffe notwendig sind. Werden Auffälligkeiten erkannt, folgen gezielte elektrische Prüfungen und gegebenenfalls Arbeiten an der Anlage. Diese dürfen nur im sicheren, freigeschalteten Zustand und durch qualifizierte Fachkräfte erfolgen.
Grenzen der Thermografie, die man kennen sollte
So wertvoll Wärmebilder sind: Sie zeigen nur das, was sich thermisch an der Oberfläche bemerkbar macht. Ein verdeckter Fehler hinter einer Abdeckung, eine noch unbelastete Leitung oder ein sporadisch auftretender Kontaktfehler kann unauffällig bleiben. Auch die Umgebung beeinflusst die Messung. Sonneneinstrahlung, Zugluft, reflektierende Metallflächen oder stark wechselnde Lasten können die Interpretation erschweren.
Für Elektroanlagen bedeutet das: Thermografie ist ein Diagnosebaustein, nicht die komplette Anlagenprüfung. Sie ergänzt Sichtprüfung, Messung, Funktionsprüfung und fachliche Bewertung. Besonders bei älteren Anlagen sollte zusätzlich betrachtet werden, ob Schutzmaßnahmen, Dokumentation, Beschriftung und Erweiterungen insgesamt stimmig sind. Ein Wärmebild kann eine heiße Klemme zeigen, beantwortet aber nicht allein, ob die gesamte Verteilung noch zeitgemäß aufgebaut ist.

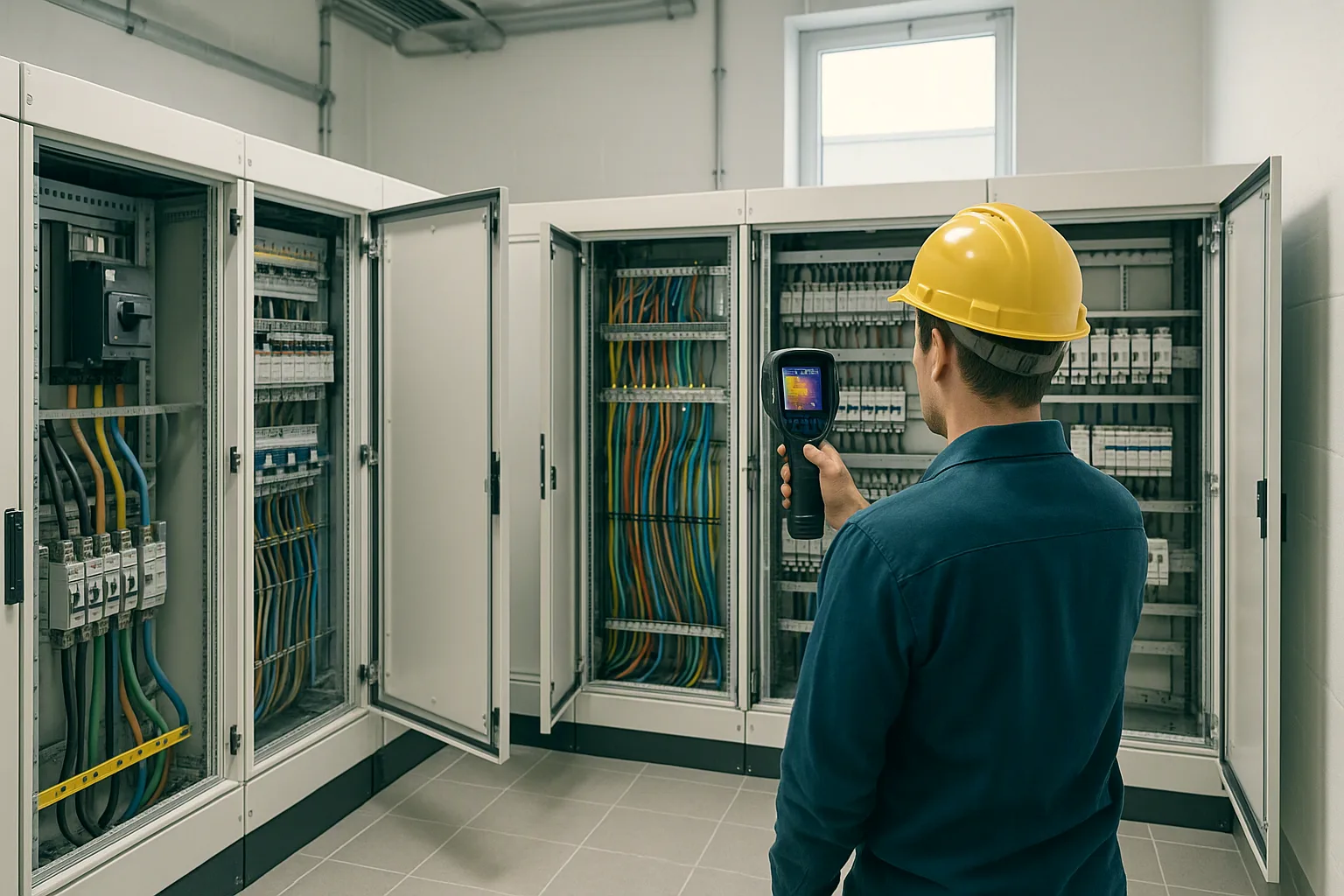

KI-generiertFür wen lohnt sich die Prüfung besonders?
Für private Eigentümer ist Thermografie vor allem dann interessant, wenn die Anlage älter ist, erweitert wurde oder neue größere Verbraucher hinzugekommen sind. Dazu gehören beispielsweise elektrische Warmwasserbereitung, Wärmepumpe, Photovoltaik-Komponenten, Batteriespeicher, Sauna, Werkstatt, Klimageräte oder Ladeeinrichtungen. Auch nach Umbauten kann eine thermografische Kontrolle helfen, die tatsächliche Belastung im Betrieb einzuschätzen.
Für mittlere Gewerbekunden ist die Prüfung besonders sinnvoll bei Anlagen, deren Ausfall unmittelbar den Betrieb stört. Dazu zählen Verkaufsflächen, Gastronomie, Arztpraxen, Handwerksbetriebe, Lager, kleinere Produktionsbereiche, Büros mit Server- oder Netzwerktechnik sowie technische Räume mit Heizungs-, Lüftungs- oder Kälteanlagen. Hier ist nicht nur die elektrische Sicherheit relevant, sondern auch die Verfügbarkeit.
Ein pragmatischer Ansatz ist, zunächst die kritischen Verteiler und Hauptverbraucher zu prüfen. Daraus ergibt sich, ob weitere Bereiche einbezogen werden sollten. So bleibt die Maßnahme zielgerichtet und wirtschaftlich nachvollziehbar.
Einordnung
Thermografie nutzt die Erfassung und bildhafte Darstellung von Wärmestrahlung. In der Elektrotechnik dient sie nicht der optischen „Verschönerung“ einer Prüfung, sondern der fachlichen Bewertung von Temperaturunterschieden an belasteten Bauteilen.
Was ein guter Prüfbericht enthalten sollte
Der Nutzen der Thermografie steht und fällt mit der Dokumentation. Ein einzelnes Wärmebild ohne Anlagenbezug hilft später wenig. Ein fachlich brauchbarer Bericht ordnet die Aufnahme einem Verteiler, Stromkreis oder Betriebsmittel zu, beschreibt den Betriebszustand und bewertet die Auffälligkeit. Sinnvoll ist außerdem eine Priorisierung: sofort prüfen, zeitnah instandsetzen, bei nächster Wartung beobachten oder unauffällig.
Aus Sicht eines Elektromeisterbetriebs ist diese Priorisierung eine technische Entscheidung. Sie berücksichtigt nicht nur die Temperaturdarstellung, sondern auch Bauteilart, Last, Alter, Umgebung, Bedeutung des Stromkreises und mögliche Folgen eines Ausfalls. Bei Gewerbekunden spielt zusätzlich die Frage eine Rolle, wann eine Abschaltung betrieblich am wenigsten stört.
Gute Dokumentation schafft Vergleichbarkeit. Wird später erneut thermografiert, lassen sich Veränderungen erkennen. Das ist besonders hilfreich bei Anlagen, die schrittweise erweitert werden oder saisonal stark schwankende Lasten haben.
Häufige Fragen
Ersetzt Thermografie die normale Elektroprüfung?
Nein. Thermografie ergänzt die elektrotechnische Prüfung, ersetzt sie aber nicht. Sie macht thermische Auffälligkeiten sichtbar. Ob Schutzmaßnahmen korrekt funktionieren, Leitungen richtig abgesichert sind oder Messwerte passen, muss mit geeigneten Prüfverfahren beurteilt werden.
Muss die Anlage für die Thermografie abgeschaltet werden?
Für die eigentliche Wärmebildaufnahme ist ein belasteter Betrieb meist aussagekräftiger als eine abgeschaltete Anlage. Werden jedoch Mängel näher untersucht oder behoben, sind sichere Abschaltung und fachgerechtes Arbeiten erforderlich. Das darf nicht als Laienarbeit verstanden werden.
Ist ein heißes Bauteil immer gefährlich?
Nicht automatisch. Manche Bauteile erwärmen sich im Betrieb normal. Entscheidend sind Vergleich, Lastzustand, Herstellerangaben, Einbausituation und die Erfahrung der prüfenden Fachkraft. Auffällig sind vor allem lokale Hotspots oder deutliche Abweichungen von vergleichbaren Bauteilen.
Wann ist der beste Zeitpunkt für eine thermografische Prüfung?
Sinnvoll ist die Prüfung vor Phasen erhöhter Last, also häufig vor der Heizperiode. Wichtig ist, dass typische Verbraucher in Betrieb sind. Bei Gewerbebetrieben kann auch ein Zeitpunkt während normaler Produktions- oder Öffnungszeiten fachlich sinnvoll sein.
Können Privatkunden selbst mit einer Wärmebildkamera prüfen?
Eine einfache Kamera kann Hinweise liefern, ersetzt aber keine fachkundige Bewertung. Besonders Verteilungen dürfen nicht unsachgemäß geöffnet oder berührt werden. Laien sollten keine Arbeiten an elektrischen Anlagen durchführen.
Fazit: Wärmebilder sind Frühwarnsysteme mit Fachbewertung
Thermografie der Elektroanlage ist vor der Heizperiode besonders sinnvoll, weil viele Anlagen dann in eine stärkere Belastungsphase gehen. Das Verfahren ist berührungslos, zerstörungsfrei und macht Temperaturunterschiede sichtbar, die auf Kontaktprobleme, Überlastung oder verschleißende Bauteile hinweisen können.
Der entscheidende Punkt ist die fachliche Einordnung. Ein Wärmebild allein repariert nichts und beweist nicht automatisch einen Mangel. In Verbindung mit Lastanalyse, Sichtprüfung, Messung und Erfahrung wird daraus jedoch ein wirksames Werkzeug für Sicherheit, Betriebssicherheit und planbare Instandhaltung. Für private Eigentümer und mittlere Gewerbebetriebe ist Thermografie deshalb keine Spielerei, sondern eine sachliche Methode, um Risiken vor der kalten Jahreszeit frühzeitig zu erkennen.
