PowerLogic Energiemessgeräte richtig planen und einbauen

Wer Stromverbräuche verstehen, Lastspitzen erkennen oder ein Gebäude energetisch besser betreiben möchte, braucht belastbare Messwerte. Genau hier setzen PowerLogic Energiemessgeräte von Schneider Electric an: Sie gehören zur Produktgruppe Energiemanagement und dienen laut Produktdaten der präzisen Energie- und Leistungsmessung. Für private Eigentümer und mittlere Gewerbekunden ist dabei weniger die Technik um ihrer selbst willen interessant, sondern die Frage: Welche Messung hilft wirklich bei Betrieb, Kostenkontrolle und Planung?

Was sind PowerLogic Energiemessgeräte?

PowerLogic ist eine Produktfamilie von Schneider Electric für die Messung elektrischer Energie- und Leistungsgrößen. Schneider Electric ist als Hersteller im Bereich Energiemanagement, Automatisierung und Digitalisierung tätig und bietet entsprechende Produkte und Lösungen für elektrische Anwendungen an. Für den praktischen Einsatz bedeutet das: PowerLogic-Geräte werden nicht als einzelnes „Stromspargerät“ verstanden, sondern als Mess- und Datengrundlage innerhalb einer elektrischen Anlage.

Aus Sicht eines Elektromeisterbetriebs ist diese Unterscheidung wichtig. Ein Energiemessgerät senkt den Verbrauch nicht automatisch. Es macht Verbrauch, Leistung und Betriebszustände sichtbar. Die Einsparung entsteht erst durch die anschließende Bewertung: Welche Verbraucher laufen unnötig? Wo entstehen hohe gleichzeitige Lasten? Ist eine geplante Erweiterung elektrisch sinnvoll dimensioniert? Gibt es Auffälligkeiten im Tages- oder Wochenprofil?

Bei privaten Kunden kann das etwa relevant sein, wenn Wärmepumpe, Ladeeinrichtung, Photovoltaik, Batteriespeicher oder größere Unterverteilungen zusammen betrachtet werden sollen. Bei mittleren Gewerbekunden stehen häufig Maschinen, Kühlung, Lüftung, Beleuchtung, Serverräume oder Ladepunkte im Fokus. In beiden Fällen gilt: Eine gute Messung beginnt mit einer klaren Frage.

Typische Einsatzbereiche in privaten Gebäuden und Gewerbe

Im privaten Umfeld wird Energiemanagement oft dann interessant, wenn der Stromverbrauch nicht mehr nur aus klassischen Haushaltsgeräten besteht. Wärmepumpen, Wallboxen, elektrische Warmwasserbereitung oder eigene Erzeugungsanlagen verändern Lastprofile deutlich. Ein PowerLogic Energiemessgerät kann helfen, diese Lasten getrennt zu erfassen und die Anlage besser zu verstehen.

Im mittleren Gewerbe ist der Nutzen meist noch direkter. Dort sind Energiekosten häufig ein relevanter Betriebskostenblock, gleichzeitig laufen viele Verbraucher zeitgleich oder zu festen Betriebszeiten. Eine Bäckerei, Werkstatt, Praxis, Gastronomie, ein Bürogebäude oder ein kleiner Produktionsbetrieb haben sehr unterschiedliche elektrische Profile. Ein pauschaler Blick auf die monatliche Stromrechnung reicht dann oft nicht aus, um technische Entscheidungen zu treffen.

Sinnvolle Fragen sind zum Beispiel:

• Welche Verbraucher oder Gebäudebereiche verursachen den größten Anteil am Stromverbrauch?
• Gibt es Lastspitzen durch gleichzeitiges Einschalten mehrerer Anlagen?
• Ist die vorhandene elektrische Infrastruktur für geplante Erweiterungen ausreichend?
• Lassen sich Betriebszeiten, Steuerungen oder Prioritäten technisch besser abstimmen?
• Sind getrennte Verbrauchsdaten für Mieter, Kostenstellen oder Anlagenbereiche erforderlich?

Dabei muss klar bleiben: Ein Energiemessgerät ersetzt keine vollständige Energieberatung und keine Netzberechnung. Es ist ein technisches Messmittel, das eine verlässliche Datengrundlage schafft.

Welche Messstrategie ist sinnvoll?

Eine häufige Fehlentscheidung besteht darin, einfach „ein Messgerät“ einzubauen, ohne vorher festzulegen, was gemessen werden soll. Aus fachlicher Sicht steht daher am Anfang immer ein Messkonzept. Dieses legt fest, ob die Gesamtanlage, einzelne Unterverteilungen oder konkrete Verbrauchergruppen erfasst werden sollen.

Für private Anlagen reicht oft eine Messung am zentralen Einspeisepunkt oder an einzelnen größeren Verbrauchern. Bei Gewerbekunden kann eine gestufte Messung sinnvoll sein: Hauptverteilung, Unterverteilungen und ausgewählte Großverbraucher. So lässt sich später unterscheiden, ob ein hoher Verbrauch aus dem Grundbetrieb, aus bestimmten Anlagen oder aus zeitlich begrenzten Lasten entsteht.

Wirtschaftlich ist entscheidend, dass die Messung eine anschließende Entscheidung ermöglicht. Ein Messpunkt, der nie ausgewertet wird, bindet Budget ohne Nutzen. Umgekehrt kann ein zusätzlicher Messpunkt sehr sinnvoll sein, wenn dadurch eine Erweiterung besser geplant oder eine unnötige Lastspitze erkannt wird.

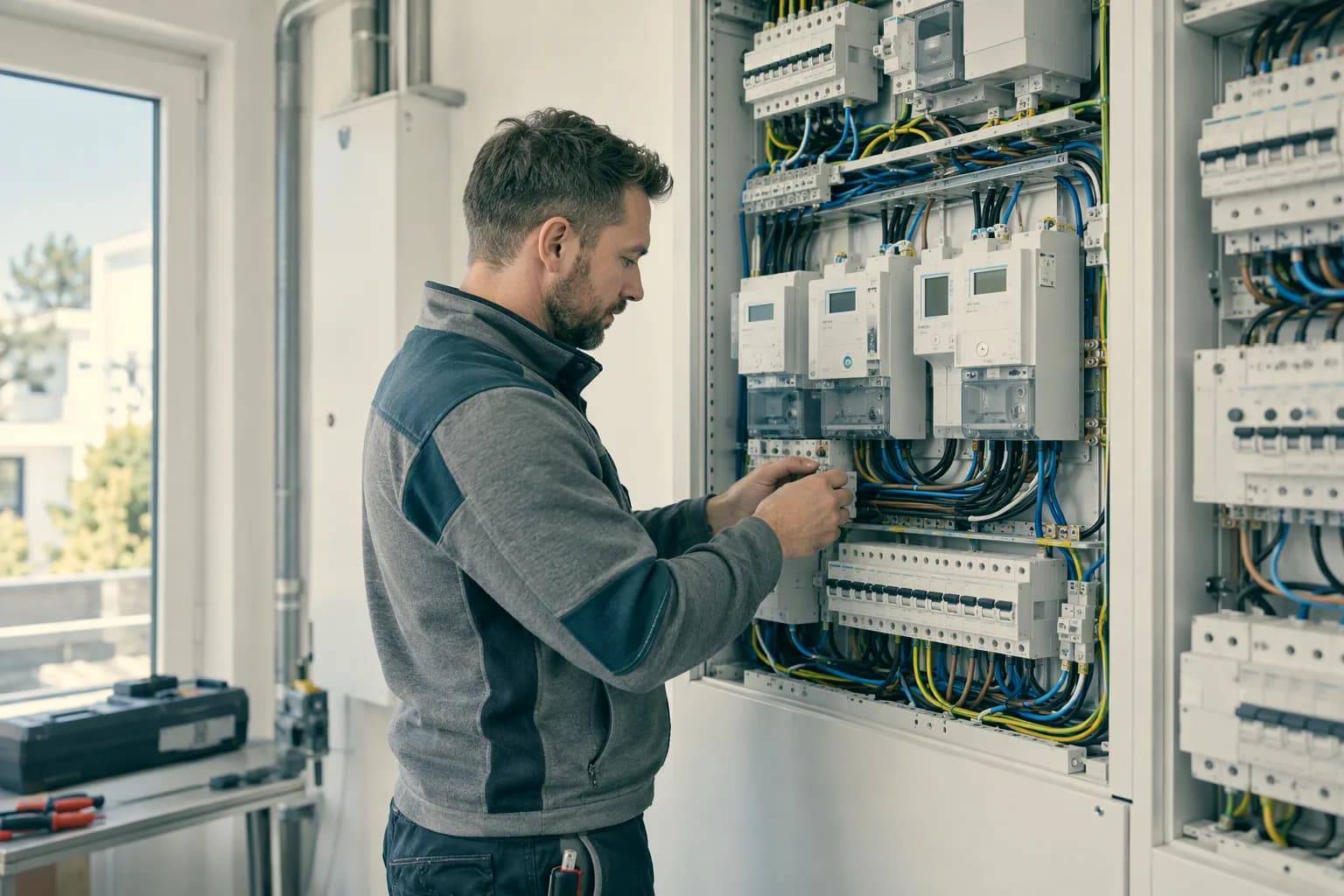

Einbau in der Verteilung: Worauf der Fachbetrieb achtet

PowerLogic Energiemessgeräte werden typischerweise im Umfeld elektrischer Verteilungen eingesetzt. Der konkrete Einbau hängt vom jeweiligen Gerät, der vorhandenen Anlage und dem Datenblatt des Herstellers ab. Aus Sicht des Fachbetriebs sind dabei mehrere Punkte wesentlich: ausreichender Platz in der Verteilung, sichere Leitungsführung, korrekte Absicherung, geeignete Messwandler oder Direktmessung je nach Gerätetyp sowie eine klare Beschriftung.

Gerade bei Bestandsanlagen ist der Verteilerzustand entscheidend. Ist noch ausreichend Platz vorhanden? Sind Leitungen sauber geführt? Ist die Dokumentation aktuell? Gibt es getrennte Stromkreise, die überhaupt sinnvoll einzeln gemessen werden können? Ein Messgerät kann nur das erfassen, was elektrisch eindeutig zugeordnet ist. Wenn Verbraucher ungünstig verteilt oder Unterverteilungen nicht sauber strukturiert sind, muss zuerst die Anlagenstruktur bewertet werden.

Ein weiterer Punkt ist die spätere Zugänglichkeit. Messgeräte sollten so eingebaut werden, dass Anzeige, Schnittstellen und Beschriftung erreichbar bleiben, ohne die Betriebssicherheit zu beeinträchtigen. Bei Gewerbekunden spielt außerdem die Wartbarkeit eine Rolle: Wenn ein Messgerät später erweitert, ersetzt oder in ein übergeordnetes System eingebunden wird, sollte die Verteilung nicht bereits beim Einbau an ihre Grenzen gebracht werden.

Technische Merkmale ohne Datenblatt nicht überdehnen

Die vorhandenen Produktdaten nennen PowerLogic Energiemessgeräte als Lösung für präzise Energie- und Leistungsmessung innerhalb der Produktgruppe Energiemanagement. Schneider Electric beschreibt sich im Umfeld von Energiemanagement, Automatisierung und digitalen Lösungen. Für konkrete technische Eigenschaften wie Messbereiche, Genauigkeitsklassen, Kommunikationsprotokolle, Bauformen, Anzeigevarianten oder Zubehör ist jedoch immer das jeweilige Datenblatt maßgeblich.

Das ist keine Nebensache. In der Praxis werden Energiemessgeräte häufig falsch ausgewählt, wenn nur nach Name oder Bauform entschieden wird. Für eine fachlich belastbare Auswahl müssen unter anderem diese Fragen beantwortet werden:

• Welche elektrische Anlage soll gemessen werden?
• Ist eine Direktmessung möglich oder werden Messwandler benötigt?
• Welche Werte müssen angezeigt, gespeichert oder weitergegeben werden?
• Soll das Gerät nur lokal abgelesen oder in ein Energiemanagement eingebunden werden?
• Welche Anforderungen ergeben sich aus der bestehenden Verteilung und Dokumentation?

Kommunikation und Auswertung: Messwerte müssen nutzbar sein

Ein Messgerät ist nur so hilfreich wie die Auswertung, die daraus entsteht. Bei einfachen Anwendungen genügt eine lokale Anzeige oder eine regelmäßige manuelle Ablesung. Bei Gewerbekunden ist dagegen oft eine strukturierte Datenerfassung sinnvoll, etwa um Zeitverläufe zu betrachten oder Lastspitzen bestimmten Betriebsabläufen zuzuordnen.

Hier zeigt sich der Unterschied zwischen „Zähler einbauen“ und „Energiemanagement planen“. Ein einzelner Messwert sagt wenig aus, wenn er nicht in den Kontext gesetzt wird. Wird der hohe Verbrauch durch längere Betriebszeit verursacht? Durch gleichzeitige Maschinenstarts? Durch Grundlast außerhalb der Öffnungszeiten? Oder durch eine Anlage, die dauerhaft läuft, obwohl sie nur zeitweise benötigt wird?

Für den Fachbetrieb bedeutet das: Bereits beim Einbau muss an die spätere Nutzung gedacht werden. Dazu gehören die passende Verdrahtung, eine nachvollziehbare Bezeichnung der Messstelle und eine Dokumentation, aus der auch später ersichtlich ist, was genau gemessen wird. Bei mehreren Messgeräten sollte ein einheitliches Benennungsschema verwendet werden. Sonst entstehen Daten, die technisch vorhanden, aber praktisch schwer interpretierbar sind.

Wirtschaftliche Bewertung: Wann lohnt sich der Aufwand?

Für private Eigentümer ist ein PowerLogic Energiemessgerät vor allem dann wirtschaftlich interessant, wenn größere elektrische Verbraucher vorhanden sind oder Entscheidungen anstehen. Beispiele sind die Bewertung einer Wärmepumpe, die Vorbereitung weiterer Ladepunkte, die Optimierung des Eigenverbrauchs oder die Prüfung, ob eine Unterverteilung stärker belastet wird als erwartet.

Bei mittleren Gewerbekunden kann der Nutzen breiter sein. Verbrauchstransparenz hilft bei interner Kostenverteilung, bei der Planung neuer Maschinen, bei der Bewertung von Betriebszeiten und bei der Vermeidung unnötiger Gleichzeitigkeit. Besonders sinnvoll ist die Messung, wenn der Betrieb aus den Daten konkrete Maßnahmen ableiten kann. Das kann eine geänderte Einschaltreihenfolge sein, eine Anpassung von Steuerungen, eine bessere Lastverteilung oder eine fundiertere Entscheidung über Erweiterungen.

Wichtig ist aber auch: Nicht jede Anlage benötigt sofort ein dauerhaft installiertes, umfangreiches Messsystem. Manchmal reicht eine gezielte Messung an einem kritischen Punkt. In anderen Fällen ist ein dauerhaftes Monitoring sinnvoller, weil sich Lastprofile saisonal oder produktionsabhängig ändern. Ein erfahrener Fachbetrieb entscheidet hier nicht nach maximalem Geräteumfang, sondern nach Nutzen, Anlagenzustand und Ziel der Messung.

Typische Fehler bei Auswahl und Einbau

In der Praxis treten Fehler selten auf, weil ein Messgerät grundsätzlich ungeeignet ist. Häufiger liegt das Problem in einer unklaren Planung oder in der Einbindung in eine Bestandsanlage. Ein typischer Fehler ist die Messung an der falschen Stelle. Wenn mehrere Verbraucher gemischt erfasst werden, kann später niemand sicher sagen, welcher Anteil woher kommt.

Ebenso kritisch ist eine fehlende Beschriftung. Ein Messgerät mit nicht eindeutig zugeordneten Leitungen erzeugt langfristig Verwirrung. Das gilt besonders in Gewerbeanlagen, in denen Umbauten, Erweiterungen oder Betreiberwechsel vorkommen können. Auch eine fehlende Dokumentation der Stromwandlerzuordnung oder der Kommunikationsverdrahtung kann spätere Prüfungen und Erweiterungen erschweren.

Aus wirtschaftlicher Sicht ist außerdem eine Überdimensionierung zu vermeiden. Wer Messstellen ohne klares Ziel installiert, erhält mehr Daten, aber nicht automatisch bessere Entscheidungen. Umgekehrt ist eine zu knappe Planung problematisch, wenn später wichtige Verbraucher nicht getrennt bewertet werden können. Die richtige Lösung liegt meist zwischen diesen Extremen.

Vorgehen bei Planung und Umsetzung

Ein strukturierter Ablauf hilft, technische und wirtschaftliche Anforderungen zusammenzubringen. Aus Sicht eines Elektromeisterbetriebs hat sich ein schrittweises Vorgehen bewährt, weil es Fehlkäufe und unnötige Umbauten vermeidet.

1. Ziel definieren: Soll Verbrauch transparent werden, eine Erweiterung vorbereitet oder ein bestimmter Verbraucher analysiert werden?
2. Anlage prüfen: Verteilung, Leitungsführung, Platzreserve, Stromkreisstruktur und Dokumentation bewerten.
3. Messpunkte festlegen: Hauptmessung, Untermessung oder Einzelmessung nach technischem Nutzen auswählen.
4. Gerät anhand Datenblatt auswählen: Passende PowerLogic-Variante nach Messaufgabe, Einbausituation und gewünschter Auswertung bestimmen.
5. Einbau fachgerecht ausführen: Mechanische Montage, Verdrahtung, Absicherung, Beschriftung und Prüfung sauber umsetzen.
6. Daten interpretieren: Messwerte nicht isoliert betrachten, sondern mit Betriebszeiten, Anlagenzuständen und Nutzung abgleichen.

Dieser Ablauf zeigt auch, warum Produktwahl und handwerkliche Ausführung zusammengehören. Ein technisch geeignetes Gerät bringt wenig, wenn es an einer ungeeigneten Stelle misst. Umgekehrt kann ein sauber geplantes Messkonzept nur dann funktionieren, wenn das Messgerät korrekt eingebunden und später verständlich dokumentiert wird.

Wofür PowerLogic geeignet ist und wofür nicht

PowerLogic Energiemessgeräte eignen sich für Anwendungen, in denen Energie- und Leistungswerte zuverlässig erfasst und für ein Energiemanagement genutzt werden sollen. Dazu zählen private Gebäude mit komplexeren Stromflüssen ebenso wie mittlere Gewerbebetriebe mit mehreren Verbrauchsbereichen. Besonders sinnvoll ist der Einsatz, wenn Messdaten nicht nur abgelesen, sondern als Entscheidungsgrundlage verwendet werden.

Nicht geeignet ist ein Energiemessgerät als Ersatz für eine fachliche Anlagenprüfung, eine vollständige Planung elektrischer Schutzmaßnahmen oder eine pauschale Verbrauchsoptimierung ohne Auswertung. Auch ersetzt es keine eindeutige Trennung von Stromkreisen, wenn diese für eine saubere Messung erforderlich wäre. Sind Verbraucher elektrisch nicht getrennt erfassbar, muss zunächst geprüft werden, ob die Anlage entsprechend angepasst werden kann.

Ein weiterer Punkt: Messwerte benötigen Kontext. Ein hoher Leistungswert kann technisch völlig normal sein, wenn gerade mehrere Anlagen bestimmungsgemäß laufen. Kritisch wird es erst, wenn der Wert unerwartet, dauerhaft oder betrieblich ungünstig auftritt. Darum ist die fachliche Interpretation mindestens so wichtig wie die Messung selbst.

Häufige Fragen

Fazit

PowerLogic Energiemessgeräte von Schneider Electric sind Messgeräte für präzise Energie- und Leistungsmessung innerhalb eines professionellen Energiemanagements. Für private Eigentümer und mittlere Gewerbekunden sind sie besonders dann sinnvoll, wenn Stromverbräuche nicht nur geschätzt, sondern technisch nachvollziehbar bewertet werden sollen.

Der entscheidende Punkt ist nicht allein das Gerät, sondern das Gesamtkonzept: richtige Messstelle, geeignete Geräteauswahl nach Datenblatt, fachgerechter Einbau, saubere Beschriftung und eine Auswertung mit praktischem Bezug. So wird aus einem Messgerät ein belastbares Werkzeug für technische und wirtschaftliche Entscheidungen.
