CLIPLINE complete von Phoenix Contact fachgerecht einbauen

Reihenklemmen wirken im Schaltschrank oft unscheinbar, entscheiden aber wesentlich darüber, ob eine elektrische Anlage übersichtlich, wartungsfreundlich und dauerhaft zuverlässig bleibt. CLIPLINE complete von Phoenix Contact gehört zur Produktgruppe der Reihenklemmen und wird laut Produktdaten als umfangreiches Sortiment beschrieben; im Fokus stehen dabei Durchgangsklemmen für unterschiedliche Anforderungen. Für Privatkunden und mittlere Gewerbebetriebe ist weniger der Produktname entscheidend als die Frage: Passt das Klemmenkonzept zur Anlage, zur Erweiterbarkeit und zur späteren Fehlersuche?

Was ist CLIPLINE complete?

CLIPLINE complete ist ein Produkt aus der Verbindungstechnik von Phoenix Contact. Der Hersteller ist in den Bereichen Verbindungstechnik, Elektronik und Automation tätig. Innerhalb dieser Produktwelt zählt CLIPLINE complete zur Gruppe der Reihenklemmen. Laut Produktdaten handelt es sich um ein umfangreiches Sortiment, insbesondere mit Durchgangsklemmen für unterschiedliche Anforderungen.

Eine Reihenklemme hat eine klare Aufgabe: Sie verbindet Leiter geordnet, nachvollziehbar und mechanisch sicher in einer Verteilung oder einem Schaltschrank. Statt viele Adern unübersichtlich direkt an Geräte, Sicherungen oder Steuerkomponenten zu führen, werden Stromkreise über Klemmen strukturiert aufgelegt. Dadurch entsteht ein sauberer Übergabepunkt zwischen Feldverkabelung, Unterverteilung und interner Verdrahtung.

Aus Sicht eines Elektromeisterbetriebs ist das kein optisches Detail. Eine gut geplante Klemmenleiste reduziert Suchzeiten, erleichtert Messungen und verhindert, dass bei Änderungen unnötig in bestehende Stromkreise eingegriffen wird. Gerade in Wohngebäuden mit moderner Gebäudetechnik oder in kleineren Gewerbeeinheiten mit Maschinen, Beleuchtung, Netzwerkumfeld und Steuerleitungen ist diese Ordnung ein technischer und wirtschaftlicher Vorteil.

Typische Einsatzbereiche in Wohngebäuden und mittleren Gewerben

Im privaten Bereich kommen Reihenklemmen vor allem dort ins Spiel, wo eine Verteilung mehr leisten muss als einfache Grundversorgung. Beispiele sind größere Unterverteilungen, Heizungs- und Haustechnikanschlüsse, Steuerleitungen für Rollläden oder Beleuchtungsgruppen, Garagen- und Außenanlagen sowie technische Räume mit mehreren Übergabepunkten. Die Klemmen schaffen eine klare Trennung zwischen ankommenden Leitungen und der internen Verdrahtung.

In mittleren Gewerbebetrieben ist der Nutzen meist noch deutlicher. Werkstätten, Praxen, kleine Produktionsbereiche, Gastronomie, Büroflächen oder Lager benötigen häufig wiederkehrende Änderungen: zusätzliche Stromkreise, umgebaute Arbeitsplätze, neue Steuerungen oder angepasste Beleuchtung. Eine Klemmenstruktur macht solche Änderungen planbarer, weil die Leitungsführung dokumentierbar bleibt und nicht jeder Eingriff direkt an Betriebsmitteln erfolgen muss.

Wichtig ist dabei: Reihenklemmen ersetzen keine fachliche Planung. Sie sind ein Baustein im Gesamtkonzept der elektrischen Anlage. Der Nutzen entsteht erst durch passende Auswahl, eindeutige Zuordnung und eine saubere Beschriftung.

Technische Entscheidungen: Warum nicht einfach direkt verdrahten?

Direkte Verdrahtung kann bei sehr einfachen Anlagen ausreichend sein. Sobald aber mehrere Stromkreise, Steuerleitungen oder Erweiterungsoptionen zusammenkommen, wird eine Klemmenebene fachlich sinnvoll. Der entscheidende Punkt ist die Trennung von Funktion und Anschlussstelle: Geräte, Schutzorgane oder Steuerkomponenten werden nicht zum Sammelpunkt aller ankommenden Leitungen. Stattdessen übernimmt die Klemmenleiste diese Ordnungsfunktion.

Aus Meisterbetriebs-Sicht wird dabei zuerst die Anlage betrachtet, nicht die Klemme allein. Welche Leiter kommen von außen? Welche gehen weiter zu Verbrauchern? Welche Stromkreise müssen später messbar, trennbar oder eindeutig zuordenbar sein? Wo sind Reserven sinnvoll? Diese Fragen bestimmen die Klemmenanordnung.

Technisch ist außerdem zu klären, welche konkrete Ausführung der Reihenklemme zum Leiter, zur Anwendung und zur Anlage passt. Da CLIPLINE complete laut Produktdaten ein Sortiment darstellt, muss die passende Klemme anhand des jeweiligen Herstellerdatenblatts ausgewählt werden. Dort sind die relevanten Angaben zur konkreten Ausführung zu prüfen. Ohne diese Prüfung wäre jede pauschale Aussage unseriös.

Planung vor dem Einbau: Was ein Fachbetrieb prüft

Eine Klemmenleiste wird nicht erst auf der Baustelle „irgendwie“ zusammengesteckt. Gute Planung beginnt mit einer Bestandsaufnahme oder mit den Unterlagen der neuen Anlage. Besonders wichtig sind die Stromkreisstruktur, die Leiterführung, die Platzverhältnisse im Verteiler und die spätere Wartbarkeit.

Für Privatkunden bedeutet das: Auch wenn im Alltag nur Licht, Steckdosen, Wärmepumpe, Wallbox-Vorbereitung oder Außenbereich sichtbar sind, muss die Verteilung intern nachvollziehbar bleiben. Für Gewerbekunden kommt hinzu, dass Umbauten oft während des laufenden Betriebs stattfinden. Dann entscheidet eine übersichtliche Klemmenstruktur darüber, wie schnell ein Stromkreis identifiziert und geprüft werden kann.

Ein Fachbetrieb achtet insbesondere auf folgende Punkte:

• Welche Leitungen kommen im Verteiler oder Schaltschrank an?
• Welche Stromkreise und Funktionen müssen eindeutig getrennt und beschriftet werden?
• Welche Klemmenausführung passt laut Herstellerdatenblatt zur konkreten Anwendung?
• Ist ausreichend Platz für Leiterführung, Biegeradien und spätere Erweiterungen vorhanden?
• Sind Beschriftung, Dokumentation und Schaltplan konsistent?
• Bleibt die Anlage auch nach dem Einbau prüfbar und wartungsfreundlich?

Diese Fragen sind nicht nur technisch relevant. Sie wirken sich direkt auf die Kosten über den Lebenszyklus aus. Eine ungeordnete Verdrahtung kann bei der Erstinstallation etwas schneller erscheinen, wird aber bei Fehlersuche, Erweiterung oder Umbau häufig teurer.

Einbau in der Praxis: sauber, prüfbar, nachvollziehbar

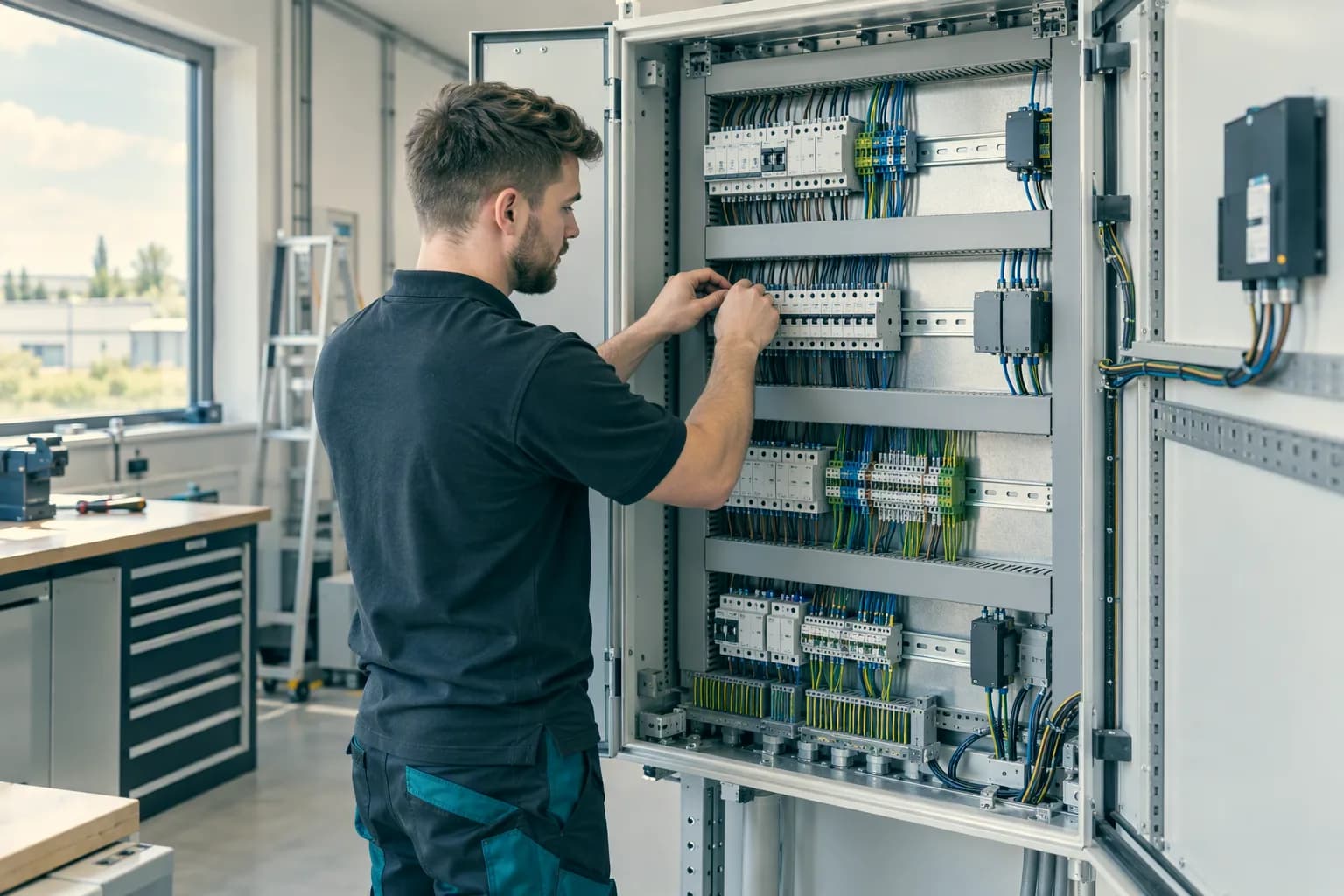

Der Einbau von Reihenklemmen erfolgt in der Regel im Verteiler oder Schaltschrank auf einer geeigneten Tragschiene, abhängig vom jeweiligen Aufbau der Anlage. Entscheidend ist nicht nur, dass die Klemme mechanisch sitzt, sondern dass der gesamte Anschluss fachgerecht ausgeführt wird. Dazu gehören passende Leiter, korrekte Vorbereitung der Leiterenden, eine klare Zuordnung und die anschließende elektrische Prüfung.

An dieser Stelle ist wichtig: Das ist keine Anleitung für Laienarbeiten. Arbeiten an elektrischen Anlagen dürfen nur durch fachkundige Personen ausgeführt werden. Der Grund ist einfach: Fehlerhafte Klemmstellen können zu Erwärmung, Ausfällen, Fehlfunktionen oder gefährlichen Berührungsspannungen führen. Eine Klemme ist nur so zuverlässig wie ihre Auswahl, Montage und Prüfung.

Typisch ist ein Ablauf in mehreren fachlichen Schritten:

1. Anlage analysieren und Stromkreise beziehungsweise Funktionen festlegen.
2. Passende Reihenklemmen anhand der Anwendung und der Herstellerunterlagen auswählen.
3. Klemmenanordnung planen, inklusive Beschriftung und sinnvoller Reserven.
4. Leiter fachgerecht vorbereiten und geordnet zur Klemmenleiste führen.
5. Anschlüsse herstellen und mechanisch sowie elektrisch prüfen.
6. Dokumentation aktualisieren, damit spätere Arbeiten nachvollziehbar bleiben.

Eine saubere Klemmenleiste erkennt man nicht daran, dass sie „voll“ aussieht. Sie erkennt man daran, dass ein anderer Fachmann den Aufbau verstehen, messen und erweitern kann, ohne die gesamte Anlage neu zu interpretieren.

Typische Fehler bei Auswahl und Einbau

Viele Probleme entstehen nicht durch die Reihenklemme selbst, sondern durch falsche Planung oder unsaubere Ausführung. Ein häufiger Fehler ist die Auswahl „nach Augenmaß“. Wenn nicht geprüft wird, welche konkrete Ausführung zum Leiter und zur Anwendung passt, kann die Klemmstelle technisch ungeeignet sein. Verbindliche Grundlage ist immer die jeweilige Herstellerdokumentation.

Ein weiterer Fehler ist fehlende Beschriftung. Gerade bei Gewerbekunden mit mehreren Anlagenbereichen wird eine unbeschriftete Klemmenleiste schnell zum Zeitfresser. Auch im privaten Bereich ist das relevant, etwa wenn Jahre später eine Erweiterung erfolgt oder ein Stromkreis wegen einer Störung geprüft werden muss.

Ebenso kritisch ist zu wenig Platz. Wenn Leiter zu eng geführt werden, Klemmenleisten ohne Reserve geplant sind oder die Verteilung bereits bei der Erstinstallation überfüllt wirkt, wird jede spätere Anpassung aufwendig. Eine technisch saubere Anlage berücksichtigt deshalb nicht nur den aktuellen Zustand, sondern auch realistische Erweiterungen.

Eignung und Grenzen von CLIPLINE complete

CLIPLINE complete eignet sich überall dort, wo elektrische Verbindungen strukturiert, wiedererkennbar und wartungsfreundlich aufgebaut werden sollen. Das betrifft private Verteilungen mit wachsender technischer Ausstattung ebenso wie mittlere Gewerbeanlagen, bei denen Verfügbarkeit, Erweiterbarkeit und übersichtliche Dokumentation zählen.

Besonders sinnvoll ist der Einsatz, wenn mehrere Leitungen in einem Verteiler zusammenlaufen, wenn Anlagenbereiche klar getrennt werden sollen oder wenn spätere Änderungen absehbar sind. Auch bei Steuerungs- und Automatisierungsumgebungen passt die Produktwelt grundsätzlich zum Umfeld des Herstellers, der Verbindungstechnik, Elektronik und Automation anbietet. Welche konkrete Ausführung eingesetzt wird, bleibt aber eine Planungsentscheidung.

Nicht sinnvoll ist eine Klemmenleiste als Ersatz für fehlende Planung. Auch kann CLIPLINE complete keine ungeeignete Verteilung, zu wenig Platz oder mangelhafte Dokumentation „heilen“. Wenn der Verteiler bereits strukturell überlastet oder unübersichtlich ist, muss zunächst der Gesamtaufbau geprüft werden. In manchen Fällen ist eine Neuordnung oder Erweiterung der Verteilung fachlich sauberer als das bloße Ergänzen weiterer Klemmen.

Wirtschaftliche Betrachtung: Wo spart Ordnung wirklich Geld?

Bei Reihenklemmen wird der wirtschaftliche Nutzen oft unterschätzt, weil er nicht allein in der Erstinstallation sichtbar wird. Der Vorteil zeigt sich später: bei Fehlersuche, Wiederholungsprüfungen, Umbauten, Erweiterungen oder beim Austausch einzelner Komponenten. Je schneller ein Stromkreis eindeutig gefunden und sicher geprüft werden kann, desto geringer ist der Aufwand.

Für Privatkunden bedeutet das vor allem Zukunftssicherheit. Wer heute eine Verteilung mit klaren Klemmenstrukturen aufbaut, erleichtert spätere Ergänzungen wie zusätzliche Außenstromkreise, Gebäudetechnik oder neue Verbraucher. Nicht jede Reserve muss sofort genutzt werden, aber die Anlage sollte nachvollziehbar bleiben.

Für mittlere Gewerbekunden ist der betriebliche Nutzen noch stärker. Wenn ein Bereich ausfällt, zählt nicht nur die Reparatur selbst, sondern auch die Zeit bis zur eindeutigen Fehlerstelle. Eine beschriftete und dokumentierte Klemmenleiste reduziert Suchaufwand und hilft, Eingriffe auf den betroffenen Bereich zu begrenzen. Das ist keine Werbeaussage, sondern praktische Erfahrung aus dem Anlagenbetrieb: Ordnung im Schaltschrank ist ein Kostenfaktor.

Häufige Fragen

Fazit: Reihenklemmen sind ein Planungsbaustein, kein Zubehör

CLIPLINE complete von Phoenix Contact steht für ein Reihenklemmen-Sortiment aus der Verbindungstechnik. Für Privatkunden und mittlere Gewerbebetriebe ist der wichtigste Punkt nicht der Produktname, sondern der fachgerechte Einsatz: passende Auswahl, saubere Anordnung, nachvollziehbare Beschriftung und dokumentierter Einbau.

Technisch sorgt eine gut geplante Klemmenleiste für klare Anschlussverhältnisse und bessere Prüfbarkeit. Wirtschaftlich zahlt sie sich vor allem bei Änderungen, Störungen und Erweiterungen aus. Grenzen entstehen dort, wo ohne Datenblatt, ohne Platzkonzept oder ohne Dokumentation gearbeitet wird. Aus Sicht eines erfahrenen Elektromeisterbetriebs ist CLIPLINE complete daher kein dekoratives Schaltschrankzubehör, sondern ein Baustein für strukturierte, wartbare und zukunftsfähige elektrische Anlagen.
